প্রজেক্ট DN200-এর জন্য OEM উচ্চ মানের ১৪০মিমি, ১৬০মিমি, ১৬৮মিমি, ২০০মিমি স্টেইনলেস স্টিল UPVC বড় আকারের বল ভালভ

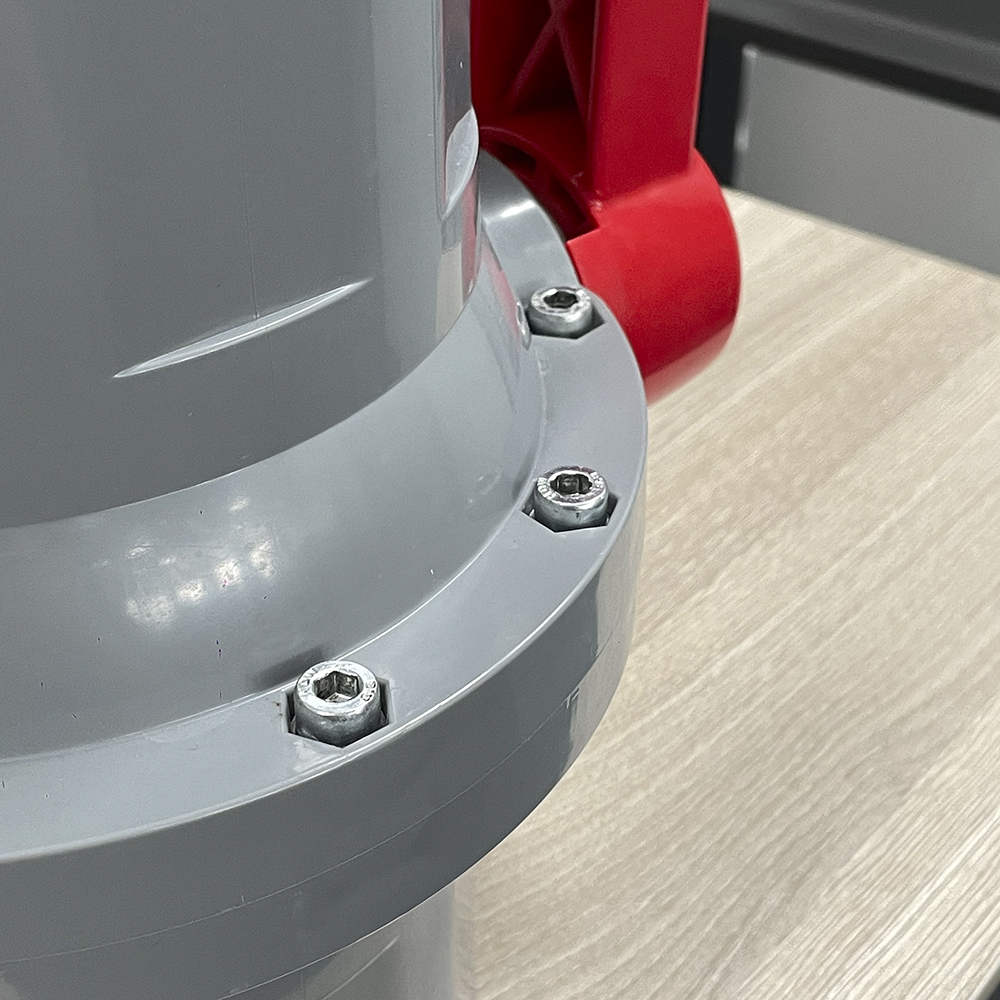

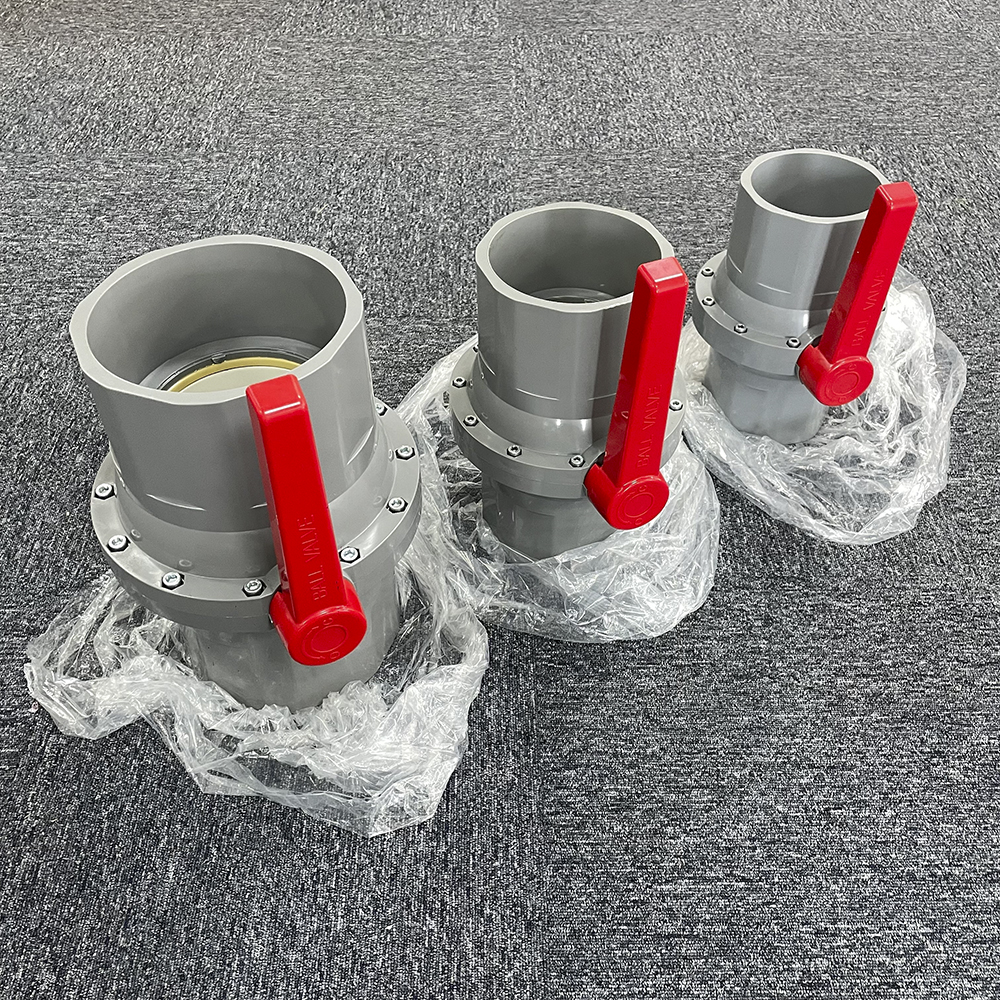

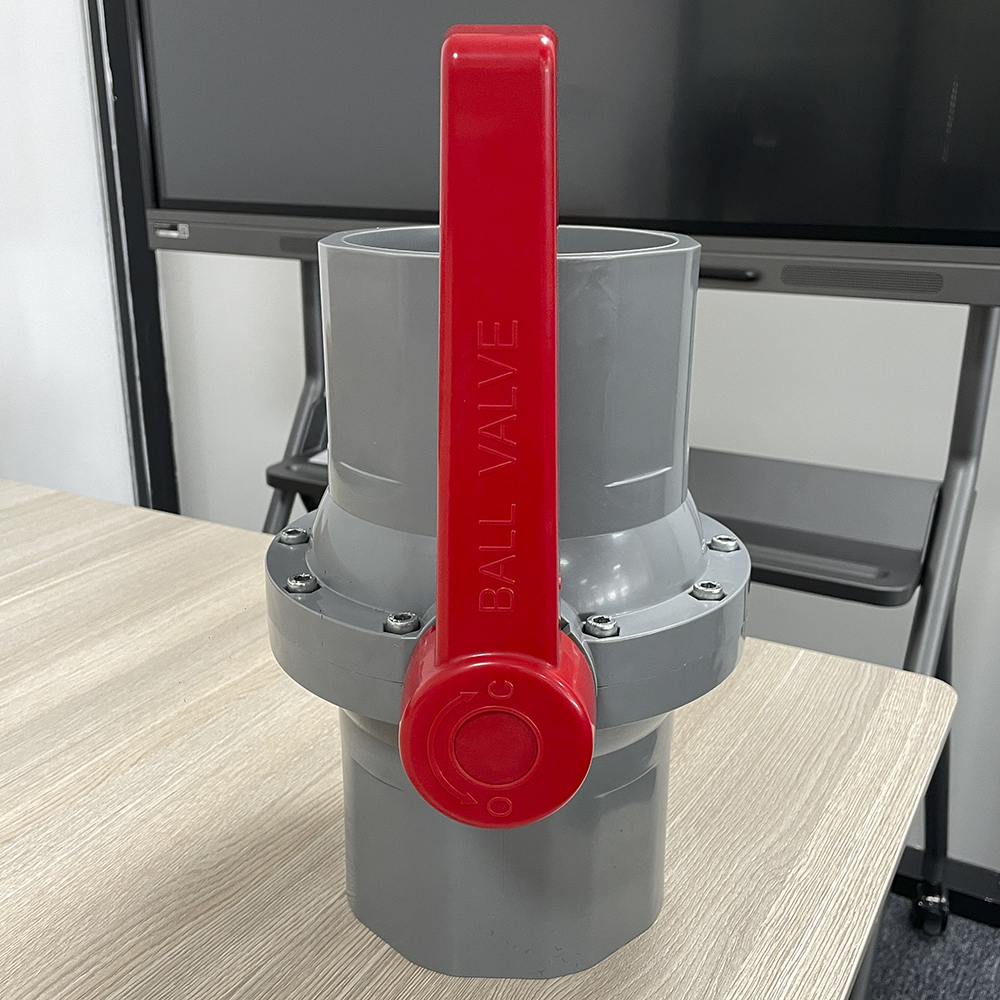

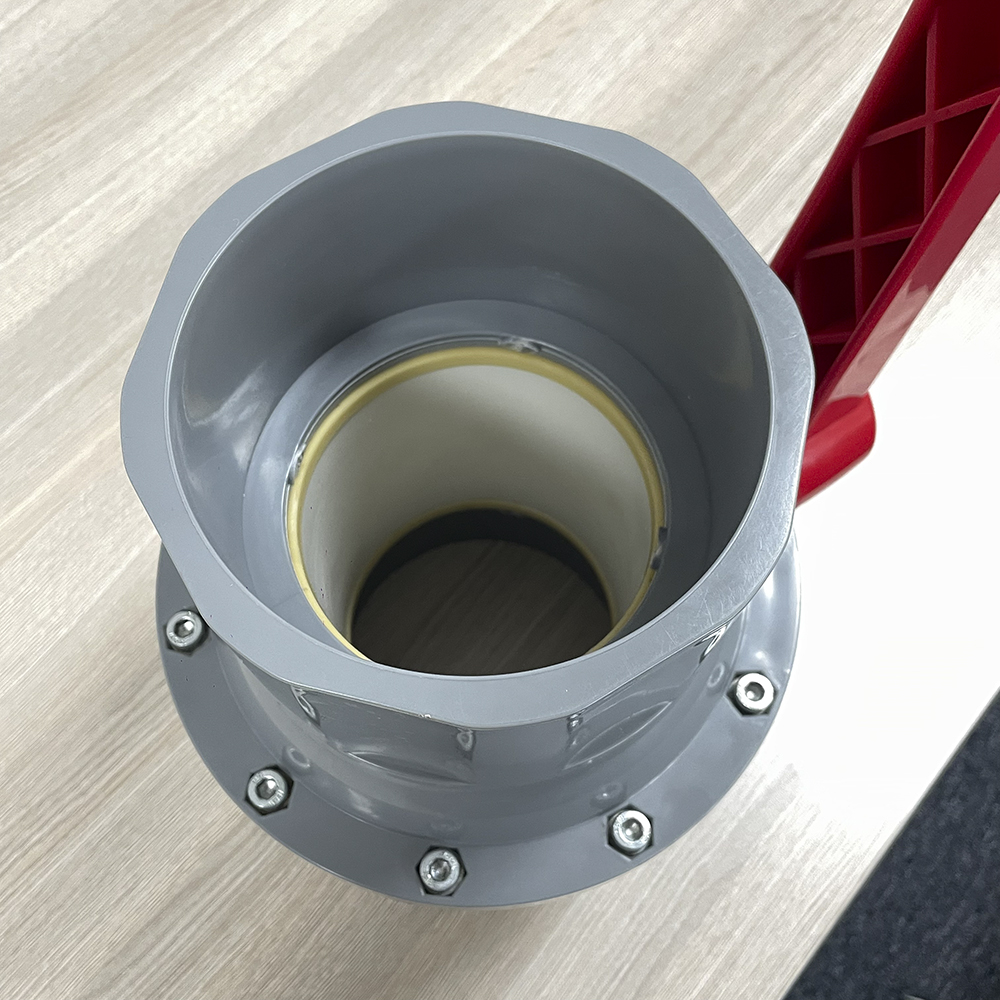

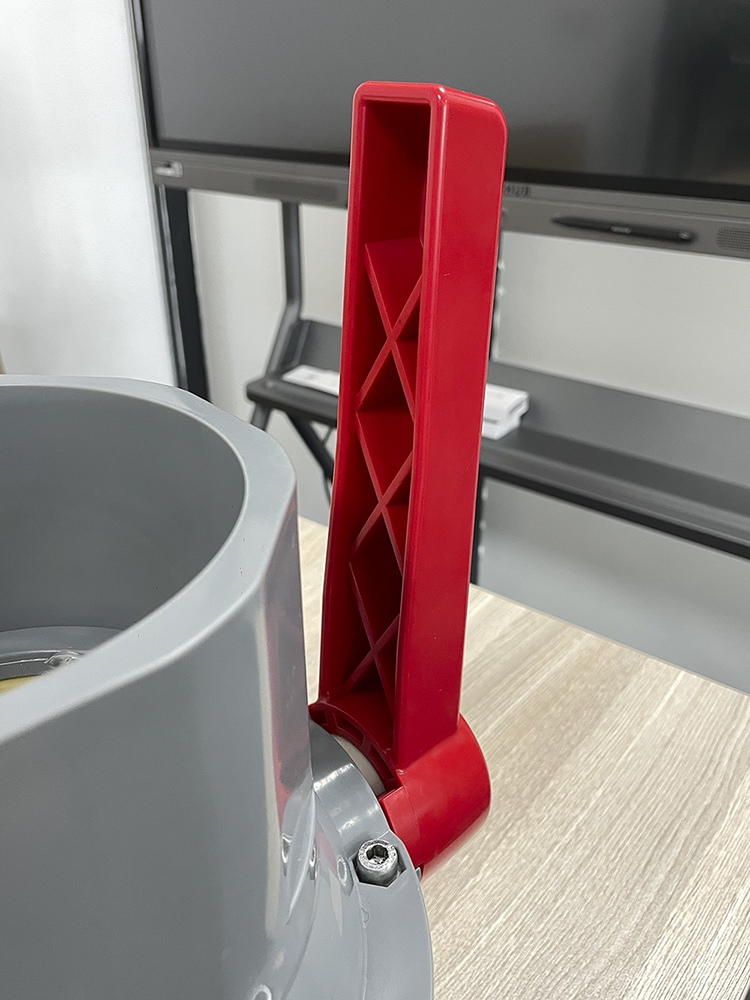

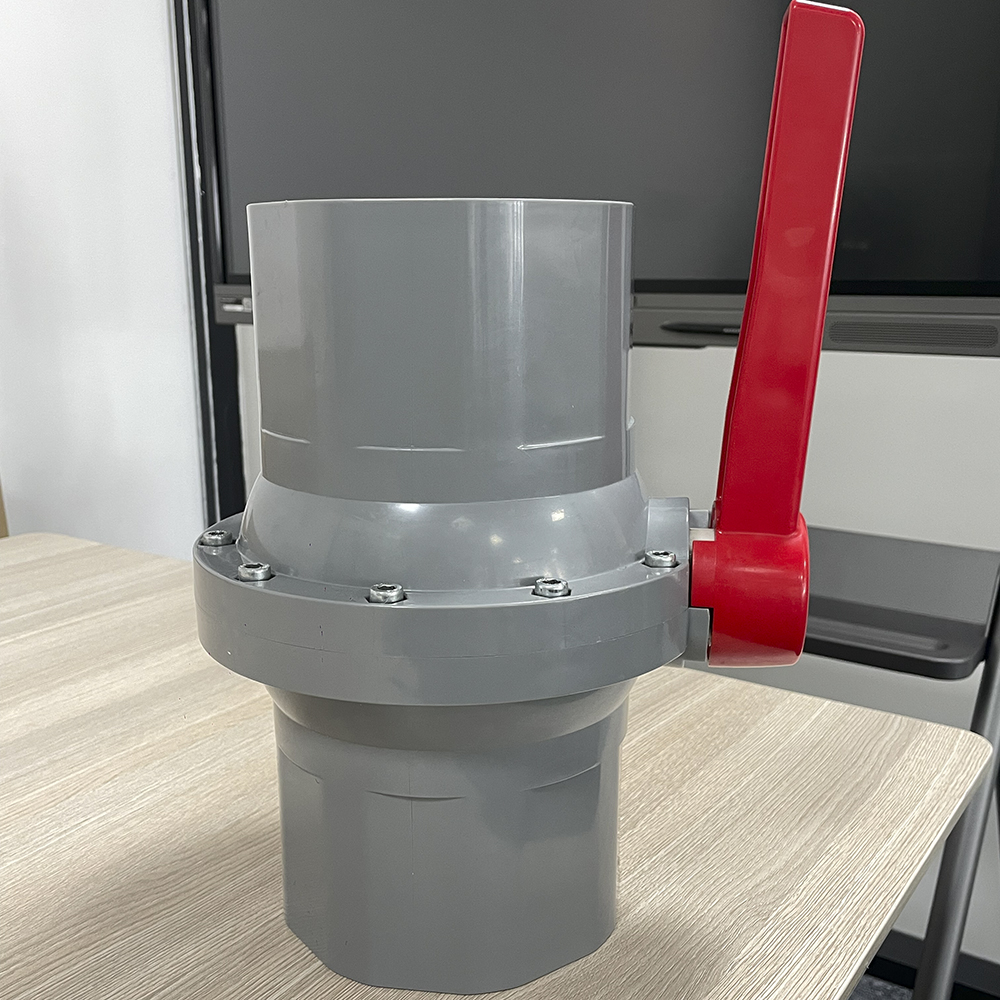

কিংবদন্তি এবং ভৌত মানচিত্র
উপাদান উপকরণ
উপাদানের স্পেসিফিকেশন
| না। | অংশ | উপাদান | পরিমাণ |
| 1 | দেহ | ইউপিভিসি, সিপিভিসি | 1 |
| 2 | স্টেম ও-রিং | ইপিডিএম, এফপিএম(এনবিআর) | 1 |
| 3 | STEM | ইউপিভিসি, সিপিভিসি | 1 |
| 4 | বল | ইউপিভিসি, সিপিভিসি | 1 |
| 5 | সিট সিল | টিপিই, টিপিভিসি, টিপিও | 2 |
| 6 | ক্যাপ | পিভিসি, এবিএস | 1 |
| 7 | হাতল | পিভিসি, এবিএস | 1 |
| 8 | স্ক্রু | এসএস৩০৪, ইস্পাত | 1 |
মডেলের আকার পরামিতি তুলনা সারণী
| মাত্রা | ইউনিট | |||||||||||
| মডেল | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | ১০০ | ||
| আকার | ১/২" | ৩/৪" | 1" | ১-১/৪" | ১-১/২" | 2" | ২-১/২" | 3" | 4" | ইঞ্চি | ||
| thd./in | এনপিটি | 14 | 14 | ১১.৫ | ১১.৫ | ১১.৫ | ১১.৫ | 8 | 8 | 8 | mm | |
| বিএসপিটি | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| জেআইএস | I | 20 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ২২.৩ | ২৬.৩ | ৩২.৩৩ | ৩৮.৪৩ | ৪৮.৪৬ | ৬০.৫৬ | ৭৬.৬ | ৮৯.৬ | ১১৪.৭ | mm | ||
| d2 | ২১.৭ | ২৫.৭ | ৩১.৬৭ | ৩৭.৫৭ | ৪৭.৫৪ | ৫৯.৪৪ | ৭৫.৮৭ | ৮৮.৮৩ | ১১৩.৯৮ | mm | ||
| এএনএসআই | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ২১.৫৪ | ২৬.৮৭ | ৩৩.৬৫ | ৪২.৪২ | ৪৮.৫৬ | ৬০.৬৩ | ৭৩.৩৮ | ৮৯.৩১ | ১১৪.৭৬ | mm | ||
| d2 | ২১.২৩ | ২৬.৫৭ | ৩৩.২৭ | ৪২.০৪ | ৪৮.১১ | ৬০.১৭ | ৭২.৮৫ | ৮৮.৭ | ১১৪.০৭ | mm | ||
| ডিআইএন | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ২০.৩ | ২৫.৩ | ৩২.৩ | ৪০.৩ | ৫০.৩ | ৬৩.৩ | ৭৫.৩ | ৯০.৩ | ১১০.৪ | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | ১১০ | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | ১২১ | ১৩৪ | mm | ||
| A | 68 | 80 | 94 | ১০০ | ১১০ | ১৩৬ | ১৭০ | ২১০ | ২৩৬ | mm | ||
| L | 77 | 91 | ১০৩ | ১১১ | ১২৩ | ১৪৬ | ১৭৮ | ২১০ | ২৫৫ | mm | ||
| D | 32 | ৩৭.৫ | 44 | 52 | 60 | 74 | 93 | ১১০ | ১৩৫ | mm | ||
